Fracturador Hidraulico para Roca
PD 250 Fracturador hidráulico
con motor eléctrico
- Fuerza : 8 HP
- Voltaje : 220 v
- Tanque hidrolina : 50 lts
- Presión trabajo: 6.3 MPa
- Flujo de trabajo : 3 – 13 litros /min.
- Se puede trabajar al mismo tiempo: 1 – 5 piestons
Fracturador Hidráulico para Roca
Caracteristicas:
| Modelo | Unidad | DL – 250 | DL – 350 | DL – 450 |
|---|---|---|---|---|
| Juego de cuña | mm | 250 | 350 | 450 |
| Diámetro de Pistón | mm | 80 | 90 | 100 |
| Diámetro de taladro | mm | 42 | 46 | 50 |
| Profundidad taladro | mm | 450 | 650 | 800 |
| Tiempo craqueo | min | 1 – 6 | 1 – 6 | 1 – 6 |
| Distancia de separación | cm | 10 – 30 | 10 – 35 | 10 – 35 |
| Fuerza de división teórica | Tn | 460 | 580 | 750 |
| Fuerza de división efectiva | mm | 410 | 580 | 750 |
| Peso pistón | kg | 32 | 35 | 37 |
Fracturador Hidráulico para Roca
Comparación
| Unidad Hidráulica diésel | Unidad Hidráulica eléctrica | |
|---|---|---|
| Potencia | 8HP/5.88 KW | 4 kw |
| Presión nominal | 60 MPa | 60 MPa |
| Presión Máxima | 100 MPa | 100 MPa |
| Flujo de trabajo | 4.5 l/min | 4.5 l/min |
| Operación Temperatura | -20 ….85°C | -20 ….85°C |
| Volumen del tanque de aceite | 40 L | 40 L |
| Peso | 185 kg | 155 kg |
| Dimensiones | 920 * 650 * 860 mm | 700 * 600 * 840 mm |
Caracteristicas técnicas
Nombre: Divisor Hidráulico para roca/ concreto (motor eléctrico kw)
Modelo: modelo – PD -250
La máquina de Divisor Hidráulica de Roca/concreto, es un sistema hidráulico que convierte la presión del fluido (aceite hidráulico) en fuerza mecánica y movimiento. el aceite hidráulico de alta presión generado por la estación de energía (la estación de energía eléctrica y/o energía tipo diesel) y entrega a cada máquina de División (también conocida como piston de división) a través de la manguera de alta presión.
El pistón es de forma cilíndrica que encaja perfectamente dentro de un cilindro y se mueve hacia adelante y hacia atrás en respuesta a los cambios en la presión del fluido., controla la expansión y contracción de la cuña central, que es fácil de operar. La máquina de división pesa más de diez kilogramos, es ligera y flexible y fácil de operar.
Splitter tiene la configuración estándar:
- Fabricado en base al modelo original C12 – DARDA – rendimiento 95% del original.
- 1 Cilindro de aluminio, con el Centro la Cuña y un Contador Foreach en cuña,
- Motor Petrolero,
- La Estación de bombeo y Manguera de alta presión, Etc.
Especificaciones tecnicas de la unidad hidraulica
Datos técnicos de motor Diesel
| Generador fuerza | Tamaño producto (mm) | peso (kg) | aceite unidad hidraulica (L) | Fuerza motor | Presion de trabajo (Mpa) | Flujo (L/m) | Cantidad divisores adaptables |
|---|---|---|---|---|---|---|---|
| Motor Diesel | 150*1180*94 | 260 | 40 | 5.15 kw | 55 – 60 | 2 – 13 | 1 – 10 |
| Modelo | Diametro del agujero (mm) | Diametro Cuña de central (mm) | Longitud cuña central (mm) | Profundidad minimo (mm) | Fuerza ejerce (toneladas). | Peso(kg) | Longitud del cilindro (mm) |
|---|---|---|---|---|---|---|---|
| PD – 250 | 42 | 40 | 250 | 550 | 450 | 34 | 700 |

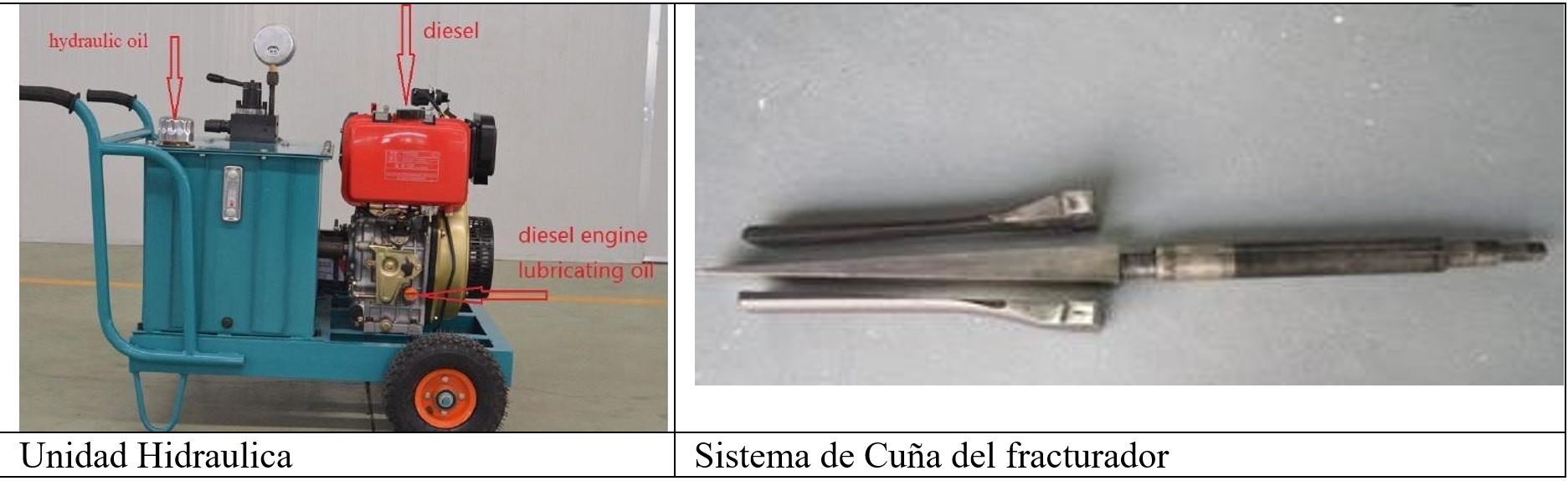

Unidad de bomba hidráulica (estación):
Se pueden utilizar motores eléctricos, neumáticos, diésel o de gasolina para impulsar la bomba de alta presión.
Unidades. La presión del sistema se ha limitado a 50Mpa mediante una válvula limitadora de presión.
Se encuentran disponibles unidades de bombeo, móviles y portátiles.
Dependiendo del modelo de bomba, se pueden hacer funcionar hasta 10 cilindros de división simultáneamente.
En cuanto al motor diesel, podemos suministrar refrigerado por aire y refrigerado por agua
El sistema a elección del cliente, la tasa de tipo refrigerado por agua es mucho más competitiva

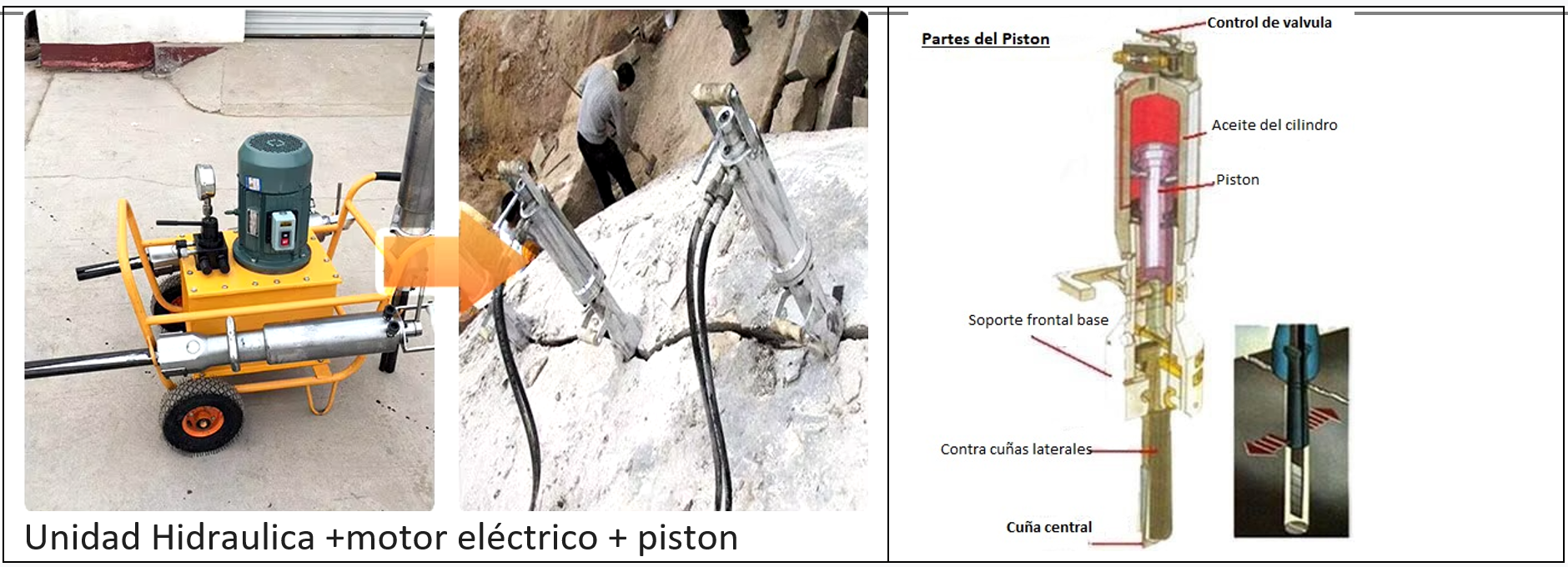

Cilindro de división hidráulico

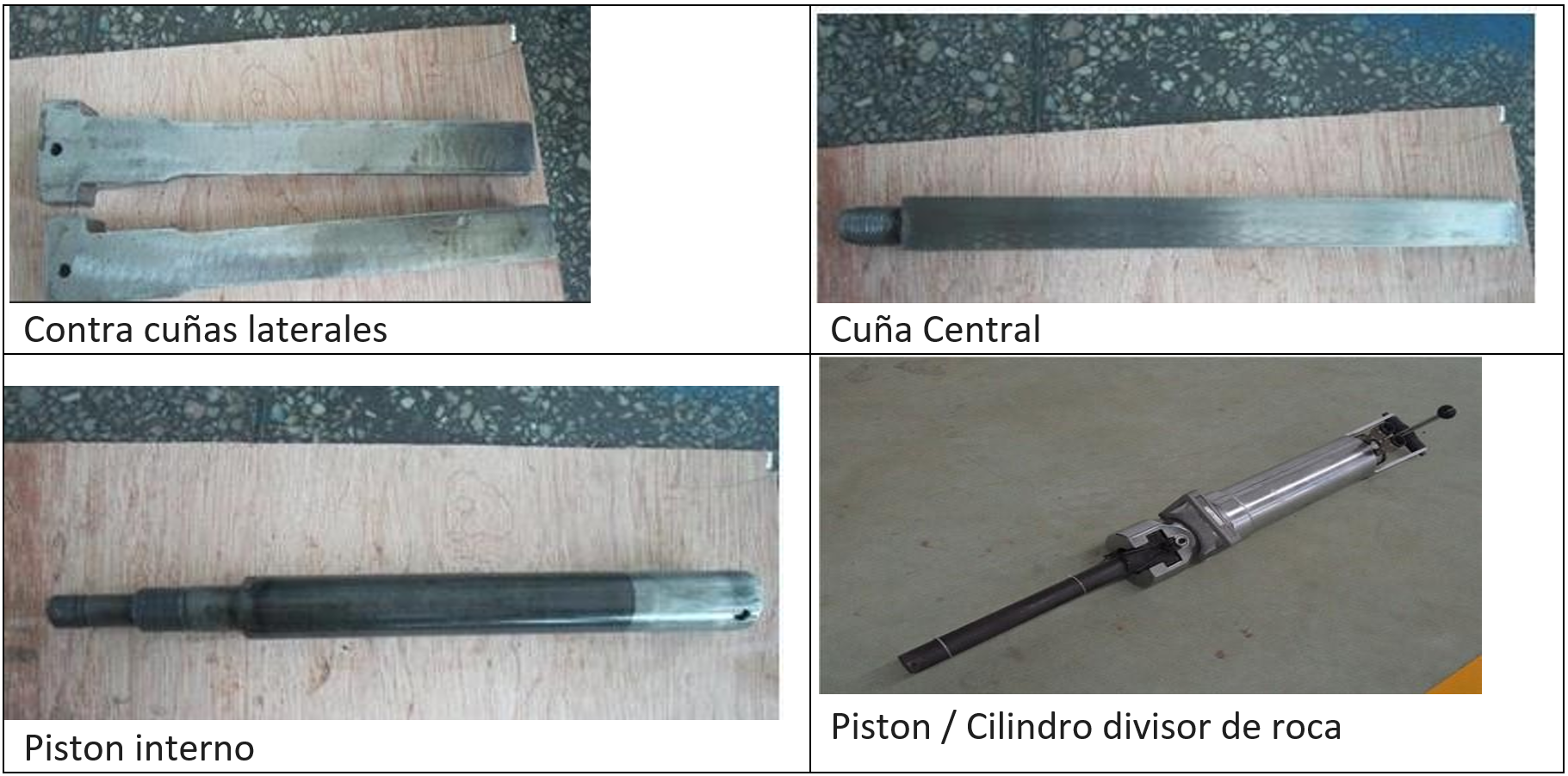

El cilindro divisor hidráulico consta de una válvula de control, un cilindro, un cabezal delantero y un juego de cuñas (1 cuña central y 2 cuñas contrarias). Está hecho de aluminio y acero de la más alta calidad para obtener un equipo ligero, sigue siendo extremadamente duradero. Las contracuñas también están recubiertas con una capa de metal duro (carburo) en un proceso de endurecimiento especialmente desarrollado, lo que los hace más resistentes a presiones y fuerzas muy altas.
Mangueras hidráulicas
Las mangueras de alta y baja presión conectan el divisor a la unidad de bomba.
Si se van a conectar varios divisores, se adjunta una pieza de distribuidor al extremo de la manguera de 10 m.

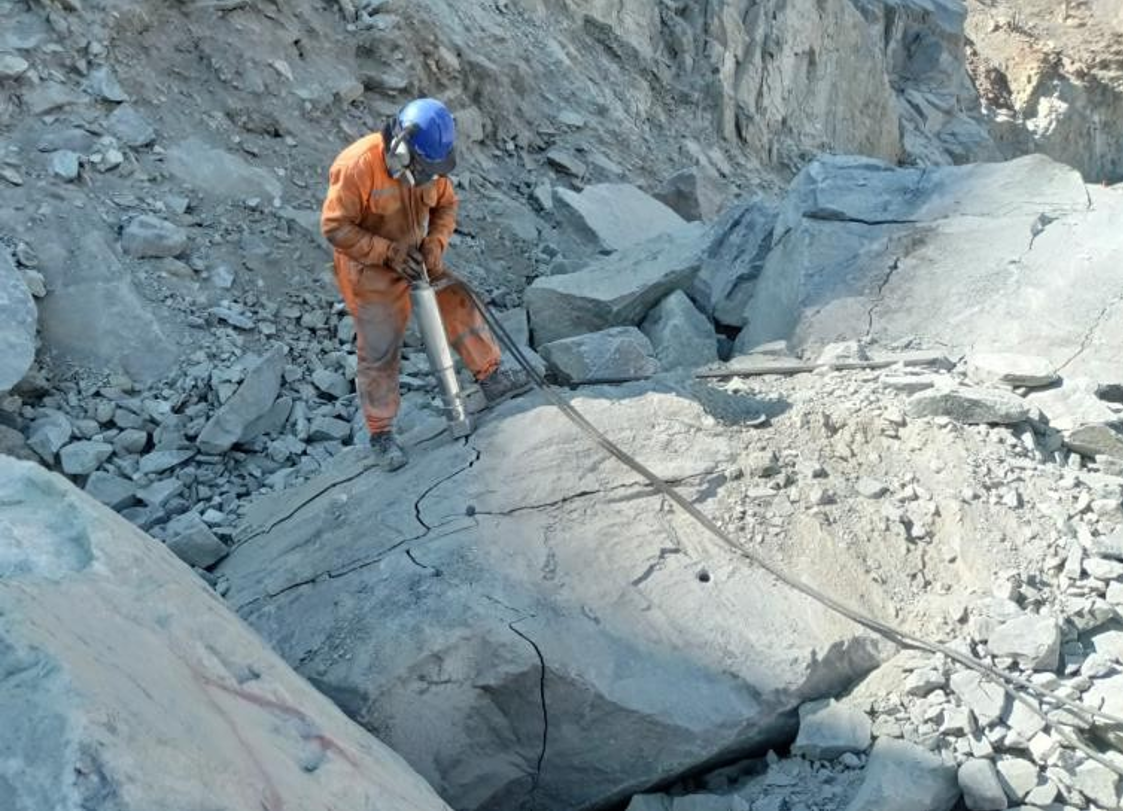

Divisor Roca/hormigón hidráulico (splitter) es una máquina que se utiliza en trabajos de minería de la construcción de piedra, la rotura secundaria de grandes rocas y la extracción parcial o integral de instalaciones de hormigón. Se puede dividir los objetos en muchas de las piezas en las fisuras naturales de la superficie.
USO
